| フレームホルダー H1～H4 |
| MS-705H1～H4 |
| アンカー不要の接着固定！ 工場設備・装置の転倒・移動防止！ |
|
|
|
| ■ 製品のポイント |
| 強力接着パッド使用で穴あけ工事不要！ |
| 機器を動かさずに取り付け可能！ |
| 取り外し跡が残らない！ |
|
|
| ■ 製品説明 |
| ・ |
本製品はレベルアジャスター固定が困難な工場設備・装置の転倒・移動を防止する製品です。Hシリーズの4種類として装置の底面～床の隙間が広い場合用に用意しました。 |
| ・ |

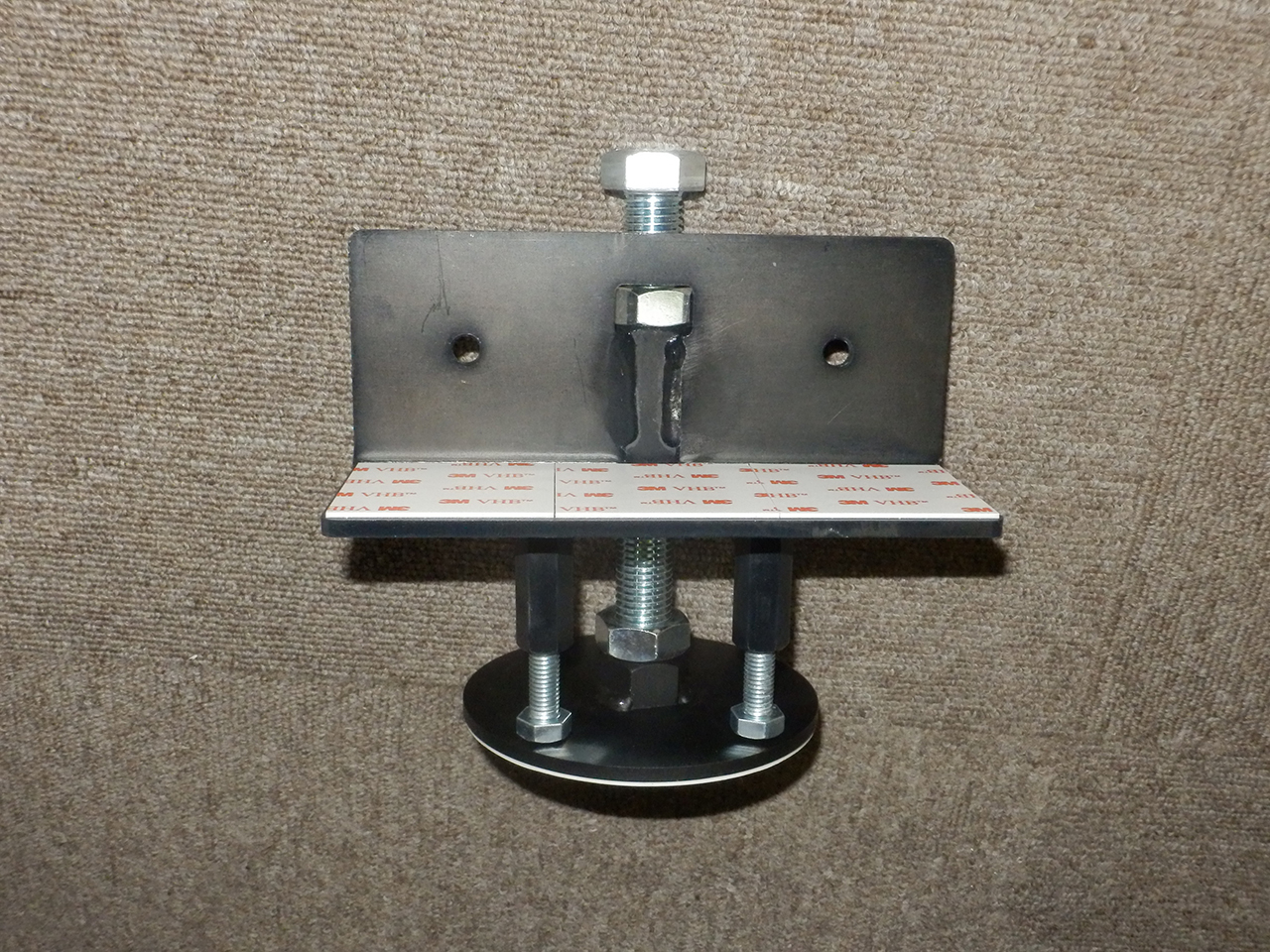

床に接着した円盤に連結されたＬ板で設備・装置の底面を接着固定します。 |
| ・ |
円盤は接着固定の為、アンカーのように床面を傷つける穴あけ工事が不要で取り付けの際に機器を動かす必要がありません。また取り外し跡が残りません。 |
|
|
|
|
|
 |
|
| ■ 動画 |
|
|
|
| ■ 仕様 |
| 構成 |
本体：
接着パッド付き円盤×1、接着パッド付きＬ金具×1、Ｍ16ナット×2、
Ｍ8ボルト×2、M16六角ボルト×1
付属品：プライマーB：5ｇ入りチューブ2本 |
| 素材 |
アクリル系接着材、処理鋼板、メッキ処理ネジ類 |
| 概寸 |
MS-705H1：幅154×長さ120×高さ155mm
MS-705H2：幅154×長さ120×高さ185mm
MS-705H3：幅154×長さ120×高さ215mm
MS-705H4：幅154×長さ120×高さ225mm |
| 重量 |
約2kg／個 |
| 対応範囲 |
MS-705H1・・・60～80mm
MS-705H2・・・80～110mm
MS-705H3・・・110～140mm
MS-705H4・・・140～150mm
範囲外の高さの場合はMS-705H1～4、MS-705M1～2のページをご参照ください |
| 対象物重量 |
500kg以下／1個 |
| 使用環境温度 |
0～40℃ |
| 対震度 |
震度６強相当 |
| 備考 |
製品の仕様は予告無く変更となる場合があります。 |
|
|
| ■ 交換用接着パッド |
接着パッド
アルコールパッド |
LQ-14
交換用両面接着パッド
（50×50mm×10枚） |
 |
LQ-23
交換用両面接着パッド
（100φ×5枚） |
 |
|
|
